11001 GAC-4/1 4-adriges doppeltgeschirmtes Audiokabel (Star-Quad) 11201=FRNC

Produktbeschreibung

Gotham "Star-Quad" Kabel sind die zur Zeit fortschrittlichsten Mikrofonkabel. Wir haben einen hochflexiblen PVC-Mantel, eine PE-Isolation, unsere Doppelwendelabschirmung und eine 4-Leiter-Konstruktion (Star-Quad) zu einem hochprofessionellen Kabel kombiniert und das zu einem durchaus erschwinglichen Preis. Das "Star-Quad"-Konzept ist bekannt und empfohlen für Anwendungen, wo es auf grösstmöglichen Einstreuschutz ankommt und wo grosse Kabellängen unumgänglich sind. Da wir je zwei Leiter für ein Signal verwenden, reduziert sich der Signalverlust um 50% und die Einstreudämpfung wird auf ca. 130 dB (25 kHz) erhöht.

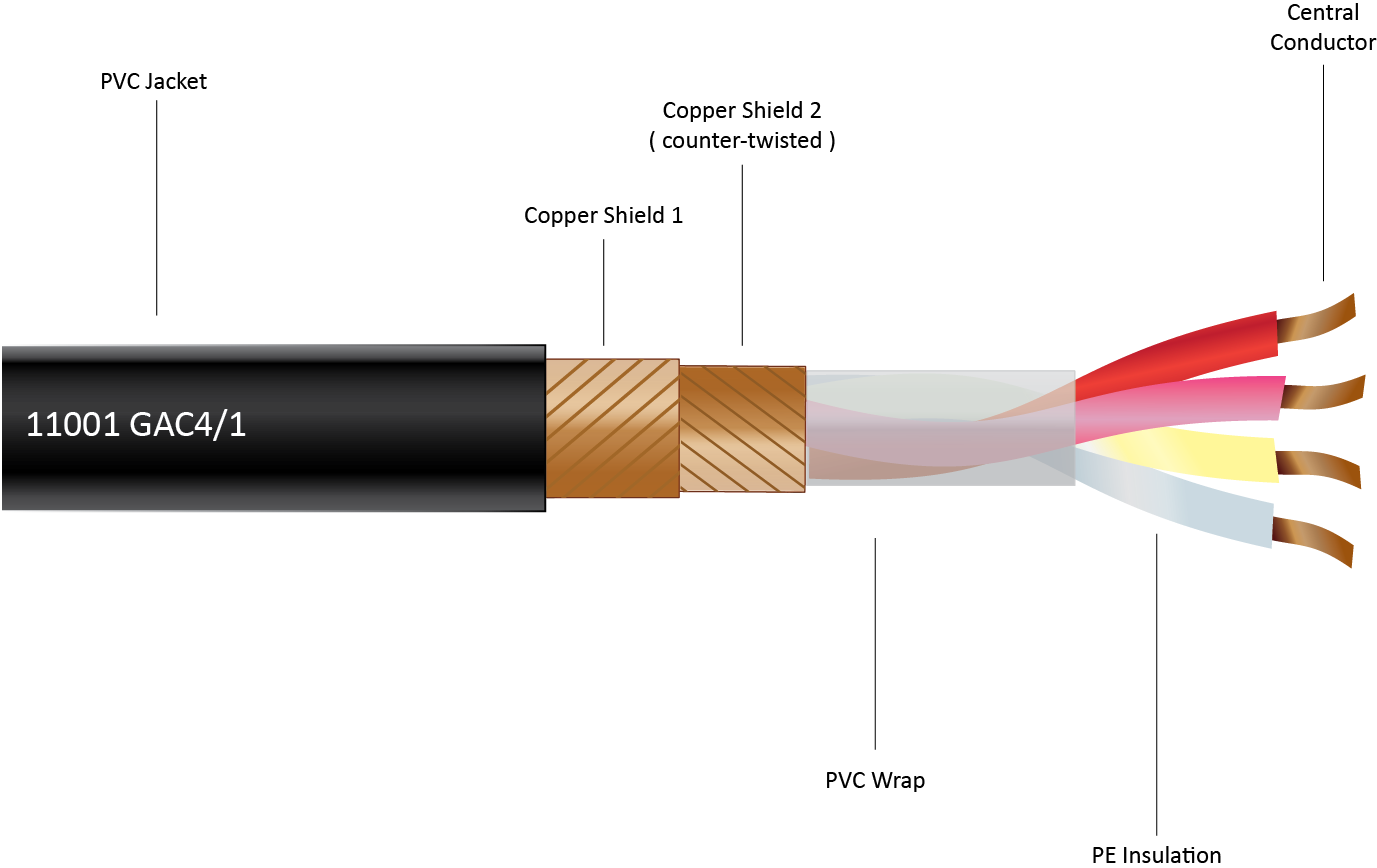

Produkt Aufbau

11001 GAC-4/1 4-adriges doppeltgeschirmtes Audiokabel (Star-Quad) 11201=FRNC

1 = Mantel PVC, Ø 5.4 mm, schwarz. Alternativ 11201 = FRNC
2 = 1. Wendelschirm Blanke CU-Drähte (0.10 mm), 100% deckend
3 = 2. Wendelschirm Blanke CU-Drähte (0.10 mm), 100% deckend
4 = Zellwollabschirmung
5 = Isolation PE, Ø 1.2 mm, weiss, elfenbein, pink, rot, verseilt
6 = Leiter Blanke CU-Drähte 96 x 0.05 mm (0.19 mm²)



Technischer Aufbau



Leiterwiderstand: < 90 Ohm/km
Schirmwiderstand: < 20 Ohm/km
Kapazität: Ader/Ader < 55nF/km
  Ader/Schirm <103nF/km
Stammkapazität: per Ader 55 pF/m
Stamm/Stammkapazität: Quad +zu- 135 pF/m
Einstreudämpfung: 130 dB
Wellenwiderstand: bei 20 kHz TBA
Prüfspannung: Ader/Ader 500 veff
  Ader/Schirm 2000 veff
Betriebsspannung: Kleinspannung
Temperaturbereich: flexi-installiert: -5° to +50° C
  fix-installiert: -30° to +70° C



Bilder / Downloads



Bilder 11001 GAC-4/1 4-adriges doppeltgeschirmtes Audiokabel (Star-Quad) 11201=FRNC
Bezeichnung Detailangaben
Bezeichnung Detailangaben
Bezeichnung Detailangaben



Bestellung

Verkauf per Meter (*offen) oder per Rolle/Einheit vom Lager Schweiz. (8953 Dietikon). * per Meter = Preis per Meter wird nur verrechnet falls keine volle Rolle bestellt wird! Fragen Sie nach Restlängen zum Rollenpreis! CHF Preis beinhaltet 8.1% CH-Mwst. Einwegrollen inbegriffen. Rollen werden kostenlos zurück genommen. Versandkostenfreie Abholung im Lager Dietikon (CH) nach Absprache möglich. Bestellformular



Preislisten PDF download


Währung Bezeichnung Datum
CHF Retailpreisliste Februar 2024 (pdf)
Euro Retailpreisliste Februar 2024 (pdf)
Us$ Retailpreislist Februar 2024 (pdf)



Bestell-Informationen:

Bestell Nr. Type Durchmesser Farbe Rollenlänge Gewicht/Rolle Versandeinheit
11001 GAC-4/1 Starquad PVC 5.4mm schwarz 100m 4.70kg 4x100m
11002 GAC-4/1 Starquad PVC 5.4mm schwarz 300m 14.10kg 2x300m
11201 GAC-4/1 Starquad FRNC 5.4mm schwarz 100m 4.70kg 4x100m
