01060 GVC-1 SDI Kabel PVC oder FRNC (01061)
Produktbeschreibung
Professionelles Videokabel für Installationen. HD und SDI tauglich.

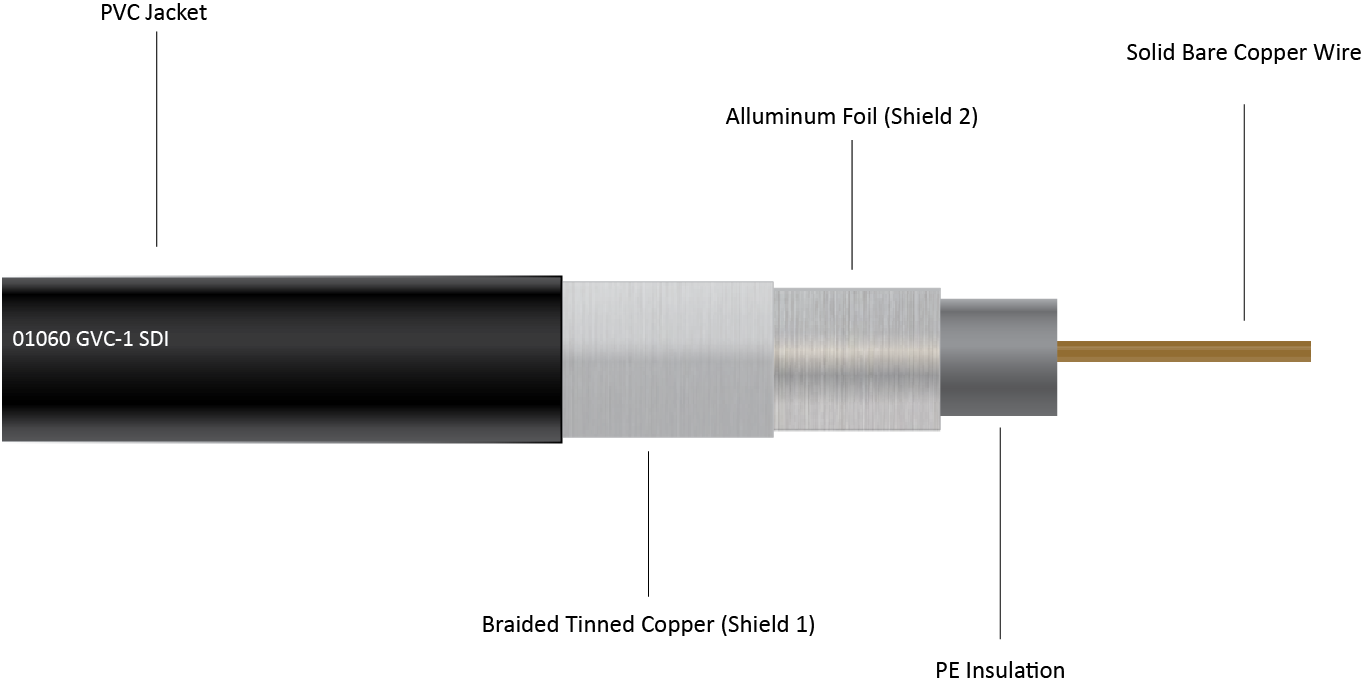

Produkt Aufbau
| 1 = Mantel | PVC Ø 6.0 mm schwarz / FRNC (01061) |
| 2 = Schirm Nr. 1 | Geflecht CU-Drähte verzinnt (0.10 mm) min. 91 % deckend |
| 3 = Schirm Nr. 2 | Aluminiumfolie |
| 4 = Isolation | Schaum-PE Ø 3.66 mm |
| 5 = Leiter | Blanke CU-Drähte 0.82 mm |
Technischer Aufbau
| Leiterwiderstand innen: | 33 Ohm/km |
| Leiterwiderstand aussen: | 13 Ohm/km |
| Screening Effizienz: | > 90dB |
| Dämpfung: | bei 1 MHz < 1.0 dB/100m |
| bei 3.6 MHz < 1.7 dB/100m | |
| bei 10 MHz < 3.2 dB/100m | |
| bei 71.5 MHz < 7.3 dB/100m | |
| bei 135 MHz < 9.7 dB/100m | |
| bei 180 MHz < 11.1 dB/100m | |
| bei 270 MHz < 13.6 dB/100m | |
| bei 360 MHz < 15.8 dB/100m | |
| bei 540 MHz < 18.6 dB/100m | |
| bei 720 MHz < 22.8 dB/100m | |
| bei 1000 MHz < 27.1 dB/100m | |
| bei 1500 MHz < 34.8 dB/100m | |
| bei 2250 MHz < 42.3 dB/100m | |
| Impedanz: | 75 Ohm |
| Kapazität: | < 54 pF/mt |
| Rückflussdämpfung: | < 20 dB bis zu 2.25 GHz |
| Digitale Frequenzdaten und Übertragungsentfernungen: | |
| SMPTE 259M zusammengesetzt NTSC | 143 Mb/s 410m max |
| ITU-R BT. 601 zusammengesetzt PAL | 177 Mb/s 375m max |
| SMPTE 259M komponente video | 270 Mb/s 310m max |
| SMPTE 259M komprimiert HDTV | 360 Mb/s 271m max |
| SMPTE 344M komprimiert HDTV | 540 Mb/s 220m max |
| SMPTE 292M HDTV | 1485 Mb/s 84m max |
Bilder / Downloads
| Bilder |  |
| Bezeichnung | Detailangaben |
| Bezeichnung | Detailangaben |
| Bezeichnung | Detailangaben |
Bestellung
Verkauf per Meter (*offen) oder per Rolle/Einheit vom Lager Schweiz. (8953 Dietikon). * per Meter = Preis per Meter wird nur verrechnet falls keine volle Rolle bestellt wird! Fragen Sie nach Restlängen zum Rollenpreis! CHF Preis beinhaltet 8.1% CH-Mwst. Einwegrollen inbegriffen. Rollen werden kostenlos zurück genommen. Versandkostenfreie Abholung im Lager Dietikon (CH) nach Absprache möglich.
Preislisten PDF download
| Währung | Bezeichnung | Datum |
|---|---|---|
| CHF | Retailpreisliste | Februar 2024 (pdf) |
| Euro | Retailpreisliste | Februar 2024 (pdf) |
| Us$ | Retailpreislist | Februar 2024 (pdf) |
Bestell-Informationen:
| Bestell Nr. | Type | Durchmesser | Farbe | Rollenlänge | Gewicht/Rolle | Versandeinheit |
|---|---|---|---|---|---|---|
| 01060 | GVC-1 SDI/CE | 6.0mm | schwarz | 300m | 15.00 kg | 2x300m |
| 01061 | GVC-1/SDI/CE FRNC | 6.0mm | schwarz | 300m | 15.00 kg | 2x300m |
