16504-16512 Paar mini AES Multipaarkabel 110 Ohm 4-12 Paar
Produktbeschreibung
Flexibles Installation Kabel für digitale AES / EBU Audio-Daten. Hochstabilisiertes 110 Ohm Impedanz mit unserer einzigartigen Star-Quad "Twinax"-Konstruktion garantiert. Kompakte Grösse, so dass das Kabel leicht in fast jeden Stecker passen, aber noch ausführen hervorragenden elektrischen Spezifikationen. LCOF Copper. Perfekt geeignet analoge Audiosignale. Die stabilisierte Impedanz von 110 Ohm erlaubt auch eine Verwendung dieser Kabel für DMX Applikationen.
Die 8-Paar Version ist auch für die Verwendung mit 25-pin D-SUB Steckern geeignet. Doppelwendelschirm wie im analogen Snake (140xx) verwendet

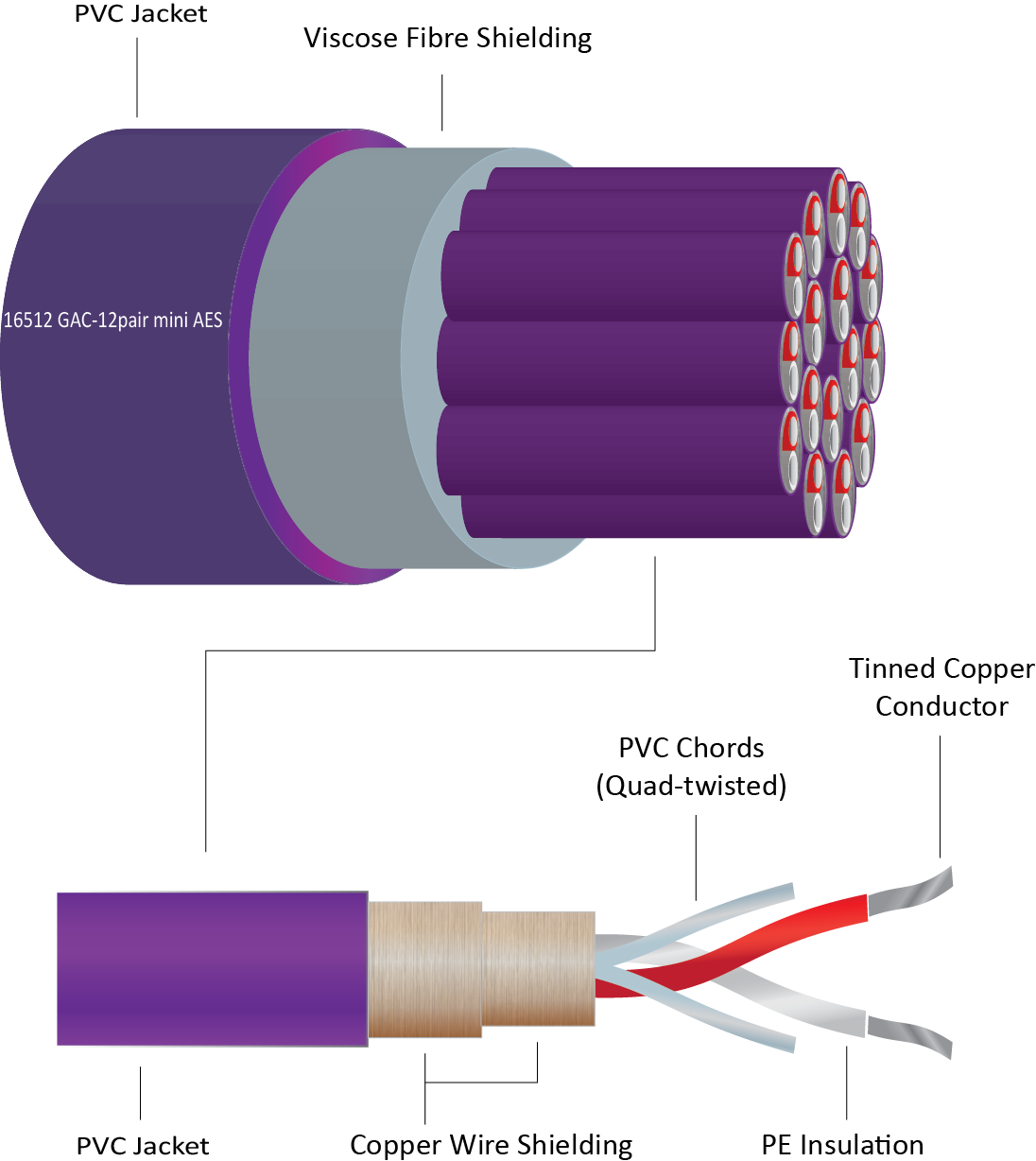

Produkt Aufbau

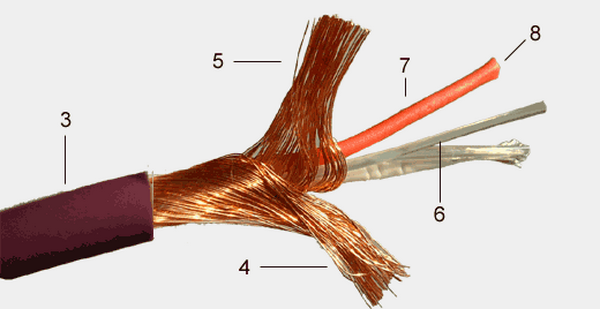

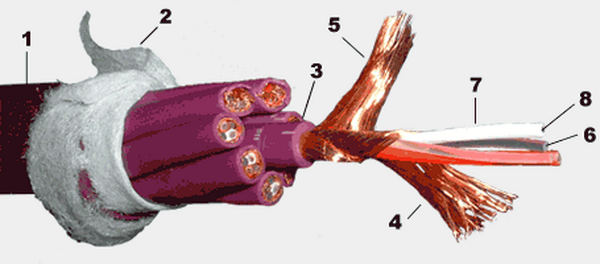

Aufbau der Multipaar Leitung: Leiterpaar ist ähnlich unserem Installationskabel 10620 GAC-2/1 AES
| 1 = Aussenmantel | PVC, Ø je nach Paarzahl, Purpur fortlaufende Metermarkierung |
| 2 = Zwischenlage | Viskoseflies umwickelt |
| 3 = Zwischenmantel | PVC, Ø 3.6mm, Purpur Nummerierung je nach Paarzahl 1-12 |
| 4 = 1. Wendelschirm | Blanke CU-Drähte (0.10 mm), 100% deckend Z-links drehend |
| 5 = 2. Wendelschirm | Blanke CU-Drähte (0.10 mm), 100% deckend S-rechts drehend |
| 6 = Stabilisierungselemente | 2x PE Element Ø 2.0 mm verseilt übers Kreuz mit den 2 Adern |
| 7 = Isolation | PE, Ø 1.15 mm, rot,weiss, verseilt mit 6 |
| 8 = Leiter | Blanke CU-Litze 19x 0.10 mm (0.15 mm²) |
Technischer Aufbau
| Leiterwiderstand | < 115 ohm/km | |
| Schirmwiderstand | < 20 Ohm/km | |
| Kapazität | Ader/Ader | < 75 nF/km |
| Ader/Schirm | < 130 nF/km | |
| Prüfspannung | Ader/Ader | 500 veff |
| Ader/Schirm | 2000 veff | |
| Betriebsspannung | Kleinspannung | |
| Temperaturbereich | flexi-installiert | -5° bis +50° C |
| fix-installiert | -30° bis +70° C |

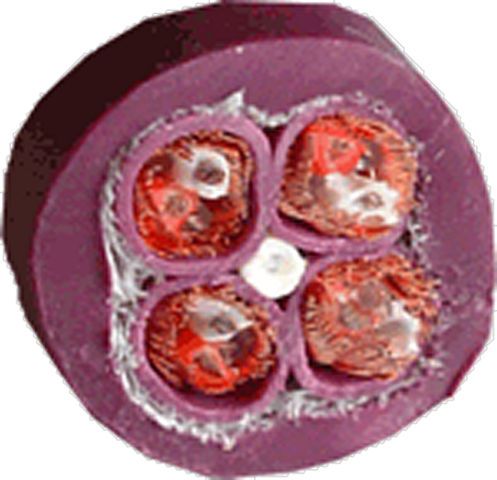

Aufbau Multikonstruktion: 16504 (4 paar) |
||
| Aussenmantel: | PVC, maximaler Ø 11.0 mm Purpur | |
| Standardrollenlänge: | 250m | |
| Gewicht/Meter: | 0.20 kg | |
| Gewicht 250m Rolle : | 50.00 kg | |
| Rollentyp: | HS-400 Holzspule | |

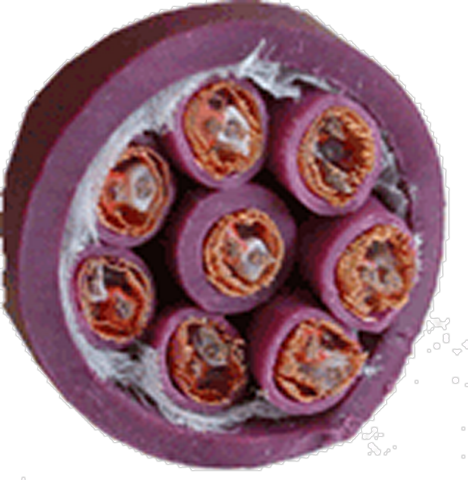

Aufbau Multikonstruktion: 16508 (8 Paar) |
||
| Aussenmantel: | PVC, maximaler Ø 15.0 mm Purpur | |
| Standardrollenlänge: | 200m | |
| Gewicht/Meter: | 0.30 kg | |
| Gewicht 200m Rolle : | 60.00 kg | |
| Rollentyp: | HS-400 Holzspule | |

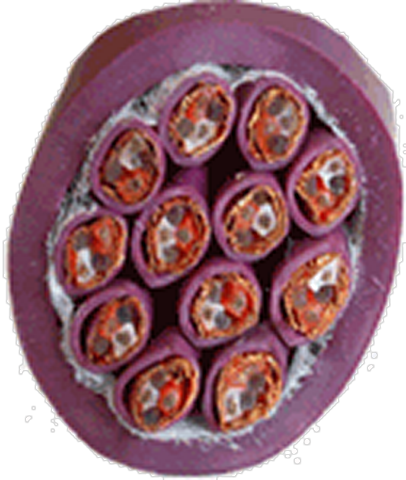

Aufbau Multikonstruktion: 16512 (12 Paar) |
||
| Aussenmantel: | PVC, maximaler Ø 18.00 mm Purpur | |
| Standardrollenlänge: | 200m | |
| Gewicht/Meter: | 0.40 kg | |
| Gewicht 200m Rolle : | 80.00 kg | |
| Rollentyp: | HS-400 Holzspule | |
Bilder / Downloads
| Bilder |  |
| Bezeichnung |
Bestellung
Verkauf per Meter (*offen) oder per Rolle/Einheit vom Lager Schweiz. (8953 Dietikon). * per Meter = Preis per Meter wird nur verrechnet falls keine volle Rolle bestellt wird! Fragen Sie nach Restlängen zum Rollenpreis! CHF Preis beinhaltet 8.1% CH-Mwst. Einwegrollen inbegriffen. Rollen werden kostenlos zurück genommen. Versandkostenfreie Abholung im Lager Dietikon (CH) nach Absprache möglich.
Preislisten PDF download
| Währung | Bezeichnung | Datum |
|---|---|---|
| CHF | Retailpreisliste | Februar 2024 (pdf) |
| Euro | Retailpreisliste | Februar 2024 (pdf) |
| Us$ | Retailpreislist | Februar 2024 (pdf) |
- Die maximale Länge an einem Stück ist jeweils die Standardlänge gemäss Datenblatt. Fragen Sie auch nach Reststücken zum Sonderpreis.
- Export nach ausserhalb CH: Es wird eine Verzollung/Import nötig sein, welche ev. eine Gebühr und lokale Mwst generieren wird.
- Dies wird Ihnen in der Regel durch den Frachtführer und/oder dem Zoll in Rechnung gestellt.
- Es wird kein Zoll erhoben, (präferenzbegünstigte Ursprungswaren) aber allenfalls durch das Zollamt die lokale Mwst erhoben.
- Lieferung aus DE-Lager (nur ganze Einheiten). Innerhalb Deutschland und EC ohne UID Nummer zuzüglich DE Mwst von 19%!
- Fragen Sie nach eventuellen kurzen Rollen in Deutschland verfügbar. Wir können im DE-Lager keine Teilstücke ablängen/trennen.
- Beachten Sie bitte, dass wir Kleinmengen nur aus der Schweiz versenden können.
- Standardrollen / Versand-Einheit nur für Lieferungen ab unserem EU Lager in Freiburg DE Bedingung.
Bestell-Informationen:
| Bestell Nr. | Typ | Durchmesser | Farbe | Rollenlänge | Gewicht/Rolle | Shipping Unit |
| 16504 | GAC-4 Paar AES Mini | 11.0 mm | Purpur | 250m | 50.00 kg | 1x250m HS400 |
| 16508 | GAC-8 Paar AES Mini | 15.0 mm | Purpur | 200m | 60.00kg | 1x200m HS400 |
| 16512 | GAC-12 Paar AES Mini | 18.0 mm | Purpur | 200m | 80.00kg | 1x200m HS400 |
