16304-16312 Paar Folie AES Foliengeschirmtes Multipaarkabel 4-12 Paar
Produktbeschreibung
Flexibles Installation Kabel für digitale AES / EBU Audio-Daten. Hochstabilisiertes 110 Ohm Impedanz mit unserer einzigartigen Star-Quad "Twinax"-Konstruktion garantiert. Kompakte Größe, so dass das Kabel leicht in fast jeden Stecker passen, aber noch ausführen hervorragenden elektrischen Spezifikationen. LCOF Copper. Perfekt geeignet analoge Audiosignale. Die stabilisierte Impedanz von 110 Ohm erlaubt auch eine Verwendung dieser Kabel für DMX Applikationen.
Die 8-Paar Version ist auch für die Verwendung mit 25-pin D-SUB Steckern geeignet. Doppelwendelschirm wie im analogen Snake (140xx) verwendet
Produkt Aufbau

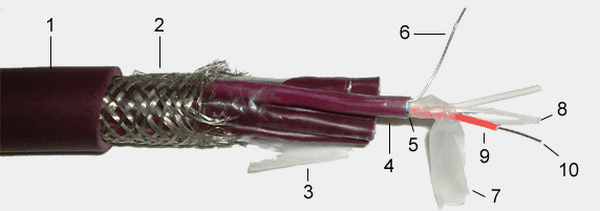

Aufbau der Multipaar Leitung: Leiterpaar ist ähnlich unserem Installationskabel 10652 GAC-2 Folie AES
| 1 = Aussenmantel | PVC, Ø je nach Paarzahl, Purpur fortlaufende Metermarkierung |
| 2 = Abschirmung | Geflecht mit verzinnten Kupferdrähten |
| 3 = Zwischenfolie | Viskose |
| 4 = Zwischenmantel | PVC, Ø 3.6mm, Purpur Nummerierung je nach Paarzahl 1-12 |
| 5 = Abschirmung | Kunststoffbeschichtete (Polyester) Aluminimumfolie Z-Links drehend |
| 6 = Beilaufdraht | Kupferdraht verzinnt,Ø 0.4mm |
| 7 = Fixierungsfolie | PE-Folie |
| 8 = Stabilisierungselemente | Blanke CU-Litze 19x 0.10 mm (0.15 mm²) |
| 9 = Isolation | 2x PE Element Ø 2.0 mm verseilt übers Kreuz mit den 2 Adern |
| 10 =Leiter | verzinnter Kupferdraht Ø 0.50 mm (0.19 mm²) |
Technischer Aufbau
| Leiterwiderstand | < 90 Ohm/km | |
| Schirmwiderstand | < 65 Ohm/km | |
| Kapazität | Ader/Ader | < 40 nF/km |
| Betriebsdämpfung | bei 1 MHz | < 2.5dB/100m |
| bei 6 MHz | < 6.5dB/100m | |
| Prüfspannung | Ader/Ader | 500 veff |
| Ader/Schirm | 2000 veff | |
| Betriebsspannung | Kleinspannung | |
| Temperaturbereich | flexi-installiert | -5° bis +50° C |
| fix-installiert | -30° bis +70° C |
Aufbau Multikonstruktion: 16304 (4 paar) |
||
| Aussenmantel: | PVC, maximaler Ø 13.0 mm Purpur | |
| Standardrollenlänge: | 250m | |
| Gewicht/Meter: | 0.20 kg | |
| Gewicht 250m Rolle : | 50.00 kg | |
| Rollentyp: | HS-400 Holzspule | |
Aufbau Multikonstruktion: 16308 (8 Paar) |
||
| Aussenmantel: | PVC, maximaler Ø 17.0 mm Purpur | |
| Standardrollenlänge: | 150m | |
| Gewicht/Meter: | 0.32 kg | |
| Gewicht 200m Rolle : | 48.00 kg | |
| Rollentyp: | HS-400 Holzspule | |
Aufbau Multikonstruktion: 16312 (12 Paar) |
||
| Aussenmantel: | PVC, maximaler Ø 19.50 mm Purpur | |
| Standardrollenlänge: | 150m | |
| Gewicht/Meter: | 0.40 kg | |
| Gewicht 200m Rolle : | 60.00 kg | |
| Rollentyp: | HS-400 Holzspule | |
Bilder / Downloads
| Bilder |  |
| Bezeichnung |
