14001-14032 GAC-4-32 Paar Doppelt geschirmt Hochflexibel

Produktbeschreibung

Jedes Aderpaar ist mit unserem doppelten Wendelschirm geschützt. Zwei Lagen Kupfer, d.h. die Leiter sind zweimal 100%ig abgedeckt, gewährleisten minimale Uebersprechung, maximale Einstreudämpfung und exzellente Flexibilität der gesamten Konstruktion. Mit diesem Konzept von Abschirmung und Schutz des Signals erreichen wir auch einen hohen Grad an Zuverlässigkeit.

Produkt Aufbau

14001-14032 GAC-x Paar Doppelt geschirmt Hochflexibel14001-14032 GAC-x Paar Doppelt geschirmt Hochflexibel

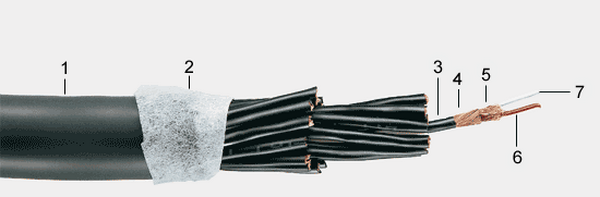

Aufbau der Multipaar Leitung: Leiterpaar ist ähnlich unserem Installationskabel  10301 GAC-2/1 PVC

1 = Aussenmantel PVC, Ø je nach Paarzahl, Dunkelgrau (fast schwarz) fortlaufende Metermarkierung
2 = Zwischenlage Viskoseflies umwickelt
3 = Zwischenmantel PVC, Ø 3.3mm, Dunkelgrau (fast schwarz) Nummerierung je nach Paarzahl 1-32
2 = 1. Wendelschirm Blanke CU-Drähte (0.10 mm), 100% deckend Z-links drehend
3 = 2. Wendelschirm Blanke CU-Drähte (0.10 mm), 100% deckend S-rechts dregend
5 = Isolation PE, Ø 1.15 mm, rot,weiss, verseilt
6 = Leiter Blanke CU-Litze 25x 0.10 mm (0.19 mm²)




Technischer Aufbau



Leiterwiderstand   < 90 ohm/km
Schirmwiderstand   < 20 Ohm/km
Kapazität Ader/Ader < 75 nF/km
  Ader/Schirm < 130 nF/km
Prüfspannung Ader/Ader 500 veff
  Ader/Schirm 2000 veff
Betriebsspannung   Kleinspannung
Temperaturbereich flexi-installiert -5° bis +50° C
  fix-installiert -30° bis +70° C



Aufbau Multikonstruktion: 14001  (4 paar)
Aussenmantel: PVC, maximaler Ø 11.0 mm Dunkelgrau
Standardrollenlänge: 300m
Gewicht/Meter: 0.14 kg
Gewicht 300m Rolle : 42.00 kg
Rollentyp: HS-400 Holzspule



Aufbau Multikonstruktion: 14008  (8 Paar)
Aussenmantel: PVC, maximaler Ø 14.0 mm Dunkelgrau
Standardrollenlänge: 200m
Gewicht/Meter: 0.260 kg
Gewicht 200m Rolle : 52.00 kg
Rollentyp: HS-400 Holzspule



Aufbau Multikonstruktion: 14016  (16 Paar)
Aussenmantel: PVC, maximaler Ø 20.00 mm Dunkelgrau
Standardrollenlänge: 100m
Gewicht/Meter: 0.46 kg
Gewicht 150m Rolle : 46.00 kg
Rollentyp: HS-400 Holzspule



Aufbau Multikonstruktion: 14009  (24 Paar)
Aussenmantel: PVC, maximaler Ø 24.0 mm Dunkelgrau
Standardrollenlänge: 100m
Gewicht/Meter: 0.80 kg
Gewicht 100 m Rolle : 80.00 kg
Rollentyp: HS-400 Holzspule



Aufbau Multikonstruktion: 14032  (32 Paar)
Aussenmantel: PVC, maximaler Ø 27.50 mm Dunkelgrau
Standardrollenlänge: 100m
Gewicht/Meter: 0.98 kg
Gewicht 300m Rolle : 98.00 kg
Rollentyp: HS-400 Holzspule

Bilder / Downloads



Bilder
Bezeichnung GAC2017page33-1.pdf



Bestellung

Verkauf per Meter (*offen) oder per Rolle/Einheit vom Lager Schweiz. (8953 Dietikon). * per Meter = Preis per Meter wird nur verrechnet falls keine volle Rolle bestellt wird! Fragen Sie nach Restlängen zum Rollenpreis! CHF Preis beinhaltet 8.1% CH-Mwst. Einwegrollen inbegriffen. Rollen werden kostenlos zurück genommen. Versandkostenfreie Abholung im Lager Dietikon (CH) nach Absprache möglich. Bestellformular



Preislisten PDF download


Währung Bezeichnung Datum
CHF Retailpreisliste Februar 2024 (pdf)
Euro Retailpreisliste Februar 2024 (pdf)
Us$ Retailpreislist Februar 2024 (pdf)




  • Die maximale Länge an einem Stück ist jeweils die Standardlänge gemäss Datenblatt. Fragen Sie auch nach Reststücken zum Sonderpreis.
  • Export nach ausserhalb CH: Es wird eine Verzollung/Import nötig sein, welche ev. eine Gebühr und lokale Mwst generieren wird.
  • Dies wird Ihnen in der Regel durch den Frachtführer und/oder dem Zoll in Rechnung gestellt.
  • Es wird kein Zoll erhoben, (präferenzbegünstigte Ursprungswaren) aber allenfalls durch das Zollamt die lokale Mwst erhoben.
  • Lieferung aus DE-Lager  (nur ganze Einheiten). Innerhalb Deutschland und EC ohne UID Nummer zuzüglich DE Mwst von 19%!
  • Fragen Sie nach eventuellen kurzen Rollen in Deutschland verfügbar. Wir können im DE-Lager keine Teilstücke ablängen/trennen.
  • Beachten Sie bitte, dass wir Kleinmengen nur aus der Schweiz versenden können.
  • Standardrollen / Versand-Einheit nur für Lieferungen ab unserem EU Lager in Freiburg DE Bedingung.


Bestell-Informationen:

Bestell Nr. Typ Durchmesser Farbe Rollenlänge Gewicht/Rolle  Shipping Unit
14001 GAC-4paar 11.0 mm Dunkelgrau 300m 42.00 kg 1x300m HS400
14003 GAC-8paar 15.0 mm Dunkelgrau 200m 52.00kg 1x200m HS400
14016 GAC-16paar 20.0 mm Dunkelgrau 100m 46.00 kg 1x100m HS400
14009 GAC-24paar 24.0 mm Dunkelgrau 100m 80.00kg 1x100m HS400
14032 GAC-32paar 27.5 mm Dunkelgrau 100m 98.00kg 1x100m HS400
